晶粒度檢驗
作者：發(fā)布時(shí)間 : 2024-11-19 類(lèi)型：權威檢測標簽： 認證證書(shū)鋼的實(shí)際晶粒度是直接在交貨狀態(tài)鋼材或零件上切取試樣，不經(jīng)過(guò)熱處理直接測定。當直接觀(guān)察難以分辨奧氏體晶粒邊界，無(wú)法測定晶粒大小時(shí)，根據雙方協(xié)議，試樣可經(jīng)適當熱處理后再進(jìn)行測定。

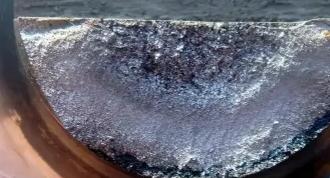

晶粒度檢驗是借助金相顯微鏡來(lái)測定鋼中的實(shí)際晶粒度和奧氏體晶粒度。
實(shí)際晶粒度是指出廠(chǎng)鋼材上截取試樣所測得的晶粒大??；奧氏體晶粒度是指將鋼加熱到一定溫度并保溫足夠時(shí)間，鋼中奧氏體晶粒大小。晶粒度檢驗方法有：
?。?）滲碳法。將試樣在930℃±10℃保溫6h，使試樣表面獲得1mm以上的滲碳層。滲碳后將試樣爐冷到下臨界溫度以下，在滲碳層中的過(guò)共析區的奧氏體晶界上析出滲碳體網(wǎng)，經(jīng)磨制和浸蝕后便顯示出奧氏體晶粒邊界。這種方法適于滲碳鋼。
?。?）氧化法。將試樣檢驗面拋光，然后將拋光面朝上放入加熱爐中，在860℃±10℃加熱1h，然后淬入水中或鹽水中，經(jīng)磨制和浸蝕后便顯示出由氧化物沿晶界分布的原奧氏體晶粒形貌。這種方法適用于碳含量為0.35%～0.60%的碳鋼和合金鋼。
?。?）網(wǎng)狀鐵素體法。將碳含量不大于0.35%的試樣在900℃±10℃、碳含量大于0.35%的試樣在860℃±10℃加熱30min，然后空冷或水冷，經(jīng)磨制和浸蝕后沿原奧氏體晶界便顯示出鐵素體網(wǎng)。這種方法適用于碳含量為0.25%～0.60%的碳鋼和碳含量為0.25%～0.50%的合金鋼。
?。?）直接淬火法。將碳含量不大于0.35%的試樣在900℃±10℃、碳含量大于0.35%的試樣在860℃±10℃加熱60min，然后淬火，得到馬氏體組織，經(jīng)磨制和浸蝕后顯示奧氏體晶界。為了清晰顯示晶界，在腐蝕前可在550℃±10℃回火1h。這種方法適用于直接淬火硬化鋼。
?。?）網(wǎng)狀滲碳體法。將試樣在820℃±10℃加熱，保溫30min以上，爐冷到下臨界點(diǎn)溫度以下，使奧氏體晶界上析出滲碳體網(wǎng)。經(jīng)磨制和浸蝕后顯示奧氏體晶粒形貌。這種方法適用于過(guò)共析鋼。
?。?）網(wǎng)狀珠光體法。采用適當尺寸的棒狀試樣，加熱到規定的淬火溫度，保溫后將試樣的一端在水中淬火，經(jīng)磨制和浸蝕后可以看到細珠光體網(wǎng)顯示出的奧氏體晶粒形貌。這種方法適用于其他方法不能顯示的過(guò)共析鋼。
