費爾檢測小課堂 | 六種鑄件常見(jiàn)缺陷的產(chǎn)生原因及防止方法
作者：費爾檢測發(fā)布時(shí)間 : 2020-04-13 類(lèi)型：權威檢測標簽： 認證證書(shū)由于鑄造生產(chǎn)程序多，影響因素復雜，鑄件產(chǎn)生缺陷或失效在所難免，往往給企業(yè)帶來(lái)的巨大損失。今天，小編就給大家介紹一下鑄件常見(jiàn)的六種缺陷以及解決方案，希望對鑄造行業(yè)人士有所幫助。

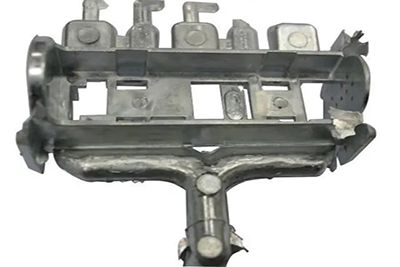

一、氣孔（氣泡、嗆孔、氣窩）
特征：氣孔是存在于鑄件表面或內部的孔洞，呈圓形、橢圓形或不規則形，有時(shí)多個(gè)氣孔組成一個(gè)氣團，皮下一般呈梨形。嗆孔形狀不規則，且表面粗糙，氣窩是鑄件表面凹進(jìn)去一塊，表面較平滑。明孔外觀(guān)檢查就能發(fā)現，皮下氣孔經(jīng)機械加工后才能發(fā)現。
形成原因：
1、模具預熱溫度太低，液體金屬經(jīng)過(guò)澆注系統時(shí)冷卻太快。
2、模具排氣設計不良，氣體不能通暢排出。
3、涂料不好，本身排氣性不佳，甚至本身?yè)]發(fā)或分解出氣體。
4、模具型腔表面有孔洞、凹坑，液體金屬注入后孔洞、凹坑處氣體迅速膨脹壓縮液體金屬，形成嗆孔。
5、模具型腔表面銹蝕，且未清理干凈。
6、原材料（砂芯）存放不當，使用前未經(jīng)預熱。
7、脫氧劑不佳，或用量不夠或操作不當等。
防止方法：
1、模具要充分預熱，涂料（石墨）的粒度不宜太細，透氣性要好。
2、使用傾斜澆注方式澆注。
3、原材料應存放在通風(fēng)干燥處，使用時(shí)要預熱。
4、選擇脫氧效果較好的脫氧劑（鎂）。
5、澆注溫度不宜過(guò)高。
二、縮孔（縮松）
特征：縮孔是鑄件表面或內部存在的一種表面粗糙的孔，輕微縮孔是許多分散的小縮孔，即縮松，縮孔或縮松處晶粒粗大。常發(fā)生在鑄件內澆道附近、冒口根部、厚大部位，壁的厚薄轉接處及具有大平面的厚薄處。
形成原因：
1、模具工作溫度控制未達到定向凝固要求。
2、涂料選擇不當，不同部位涂料層厚度控制不好。
3、鑄件在模具中的位置設計不當。
4、澆冒口設計未能達到起充分補縮的作用。
5、澆注溫度過(guò)低或過(guò)高。
防治方法：
1、提高磨具溫度。
2、調整涂料層厚度，涂料噴灑要均勻，涂料脫落而補涂時(shí)不可形成局部涂料堆積現象。
3、對模具進(jìn)行局部加熱或用絕熱材料局部保溫。
4、熱節處鑲銅塊，對局部進(jìn)行激冷。
5、模具上設計散熱片，或通過(guò)水等加速局部地區冷卻速度，或在模具外噴水，噴霧。
6、用可拆缷激冷塊，輪流安放在型腔內，避免連續生產(chǎn)時(shí)激冷塊本身冷卻不充分。
7、模具冒口上設計加壓裝置。
8、澆注系統設計要準確，選擇適宜的澆注溫度。
三、渣孔（熔劑夾渣或金屬氧化物夾渣）
特征：渣孔是鑄件上的明孔或暗孔，孔中全部或局部被熔渣所填塞，外形不規則，小點(diǎn)狀熔劑夾渣不易發(fā)現，將渣去除后，呈現光滑的孔，一般分布在澆注位置下部，內澆道附近或鑄件死角處，氧化物夾渣多以網(wǎng)狀分布在內澆道附近的鑄件表面，有時(shí)呈薄片狀，或帶有皺紋的不規則云彩狀，或形成片狀夾層，或以團絮狀存在鑄件內部，折斷時(shí)往往從夾層處斷裂，氧化物在其中，是鑄件形成裂紋的根源之一。
形成原因：
渣孔主要是由于合金熔煉工藝及澆注工藝造成的（包括澆注系統的設計不正確），模具本身不會(huì )引起渣孔，而且金屬模具是避免渣孔的有效方法之一。
防治方法：
1、澆注系統設置正確或使用鑄造纖維過(guò)濾網(wǎng)。
2、采用傾斜澆注方式。
3、選擇熔劑，嚴格控制品質(zhì)。
四、裂紋（熱裂紋、冷裂紋）
特征：裂紋的外觀(guān)是直線(xiàn)或不規則的曲線(xiàn)，熱裂紋斷口表面被強烈氧化呈暗灰色或黑色，無(wú)金屬光澤，冷裂紋斷口表面清潔，有金屬光澤。一般鑄件的外裂直接可以看見(jiàn)，而內裂則需借助其他方法才可以看到。裂紋常常與縮松、夾渣等缺陷有聯(lián)系，多發(fā)生在鑄件尖角內側，厚薄斷面交接處，澆冒口與鑄件連接的熱節區。
形成原因：
金屬模鑄造容易產(chǎn)生裂紋缺陷，因為金屬模本身沒(méi)有退讓性，冷卻速度快，容易造成鑄件內應力增大，開(kāi)型過(guò)早或過(guò)晚，澆注角度過(guò)小或過(guò)大，涂料層太薄等都易造成鑄件開(kāi)裂，模具型腔本身有裂紋時(shí)也容易導致裂紋。
防治方法：
1、應注意鑄件結構工藝性，使鑄件壁厚不均勻的部位均勻過(guò)渡，采用合適的圓角尺寸。
2、調整涂料厚度，盡可能使鑄件各部分達到所要求的冷卻速度，避免形成太大的內應力。
3、應注意金屬模具的工作溫度，調整模具斜度，以及適時(shí)抽芯開(kāi)裂，取出鑄件緩冷。
五、冷隔（融合不良）
特征：冷隔是一種透縫或有圓邊緣的表面夾縫，中間被氧化皮隔開(kāi)，不完全融為一體，冷隔嚴重時(shí)就成了“欠鑄”。冷隔常出現在鑄件頂部壁上，薄的水平面或垂直面，厚薄壁連接處或在薄的助板上。
形成原因：
1、金屬模具排氣設計不合理。
2、工作溫度太低。
3、涂料品質(zhì)不好（人為、材料）。
4、澆道開(kāi)設的位置不當。
5、澆注速度太慢等。
